応力/変位図の表示

応力図、モーメント図、せん断力図、軸力図、変位図を出力します。

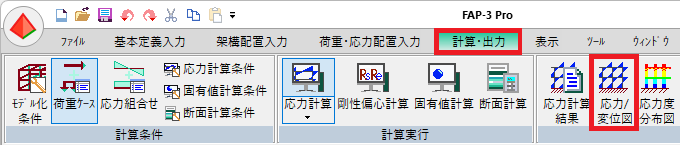

1.[計算･出力]メニューから[応力/変位図の表示]を選択する

2.出力する項目を設定する

下記のデータを入力し、[OK]ボタンをクリックします。

せん断力図
生成する	全体図
✓あり	✓あり

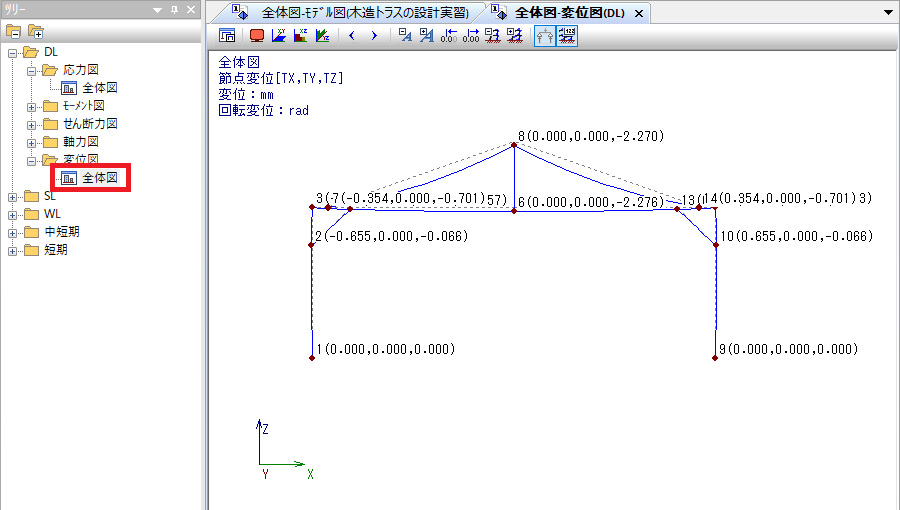

応力/変位図ウィンドウに応力図、モーメント図、せん断力図、軸力図、変位図が表示されます。
ツリーウィンドウで、荷重ケースを選択します。

📝表示設定の変更
応力/変位図ウィンドウを表示すると、リボンメニューに[応力/変位図]が表示されます。
[応力表示]、または[変位表示]をクリックすると、応力/変位図ウィンドウで表示する成分および拡大率などを設定することができます。

3.応力/変位図ウィンドウを閉じる

確認が終わったら、応力/変位図ウィンドウの[×]ボタンをクリックし、モデル図に戻ります。

📝ウィンドウの切り替え
複数のウィンドウが開いている場合は、表示したいウィンドウをクリックすると、そのウィンドウがアクティブになり、ツリーメニューやリボンの表示が切り替わります。

⇒
